排水板种类及作用

目前国内建筑地下室顶板或屋顶排水产品中，塑料排水板基本已经取代了鹅软石或陶粒，但在地下室顶板使用上，往往需要承载大量的泥土还有上面的景观材料及建筑体，面临着承载能力不足，把普通排水板压坏压扁，大大减低了其排水效果。该产品就是在这基础上改进而来的，通过分散传导压力，把回填土的压力直接传递到顶板上，解决了抗压不足的问题。同时通过提高排水孔位置，缩小排水孔面积，减少根系穿透的几率，更好的保护地下室顶板。
一、传统排水板的概况及缺点：

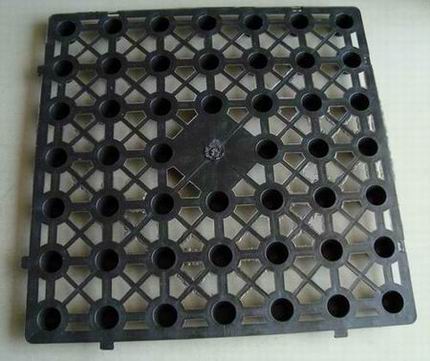

410*410*25

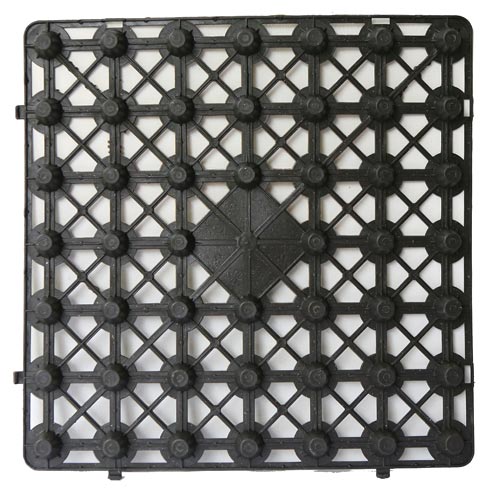

33*33*25小杯

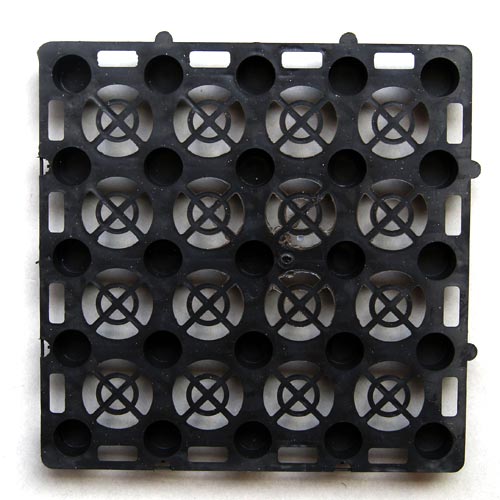

33*33*25大杯
这些排水板在回填土不多，不需要抗很大压力时能起到很好的排水作用，但是其自身结构上的缺陷导致抗压能力很底，如果需要回填比较多，就很容易压坏：

传统排水板的结构压力图
1、承载能力底，容易被压扁而散失排水功能；
2、植物根系容易穿透而破坏排水效果及影响顶板寿命。
二、改进型排水板

针对传统排水板的缺点，我公司经过长期的不懈努力，解决了以上连个不足，使得排水板的使用效果有明显的提高。这款排水板有个传导压力的设计，随着压力增大泥土压到反向的凸台直接传导到顶板上面，而不会破坏底下的排水间隙。所以该款排水板理论上是无限抗压的。

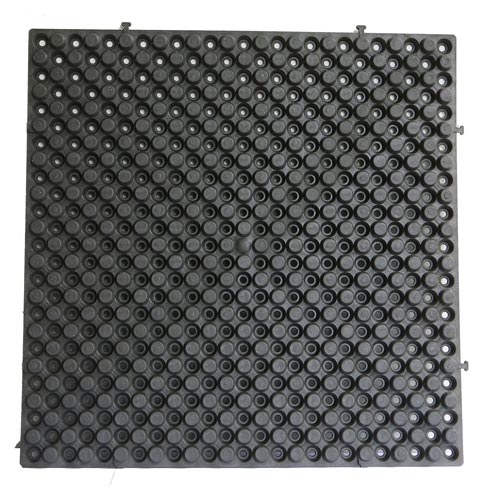

新型排水板500*500*25

注：      代表方面       代表正面      代表排水孔
改进后的结构: 1、把主要压力直接传递到顶板上，抗压能力提高。
             2、减少根系穿透。

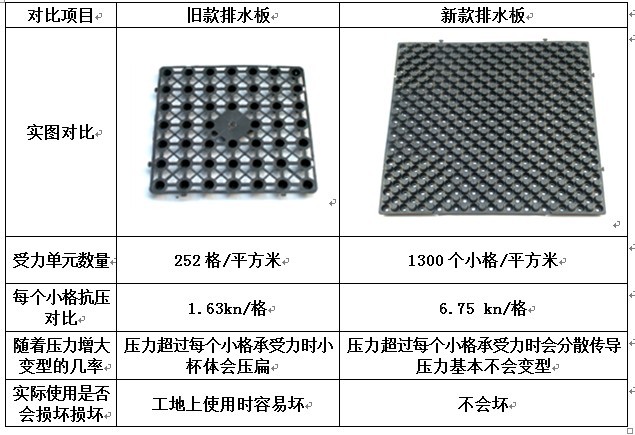

排水板压力对比图

对比项目	旧款排水板	新款排水板
实图对比	410*410	500*500
受力单元数量	252格/平方米	1300个小格/平方米
每个小格抗压对比	1.63kn/格	6.75 kn/格
随着压力增大变型的几率	压力超过每个小格承受力时小杯体会压扁	压力超过每个小格承受力时会分散传导压力基本不会变型
实际使用是否会损坏损坏	工地上使用时容易坏	不会坏

                                                                                                                      种植土层
                                                                                                                      土工布
                                                                                                                      排水板
                                                                                                                  地下室顶板
整个工程在需在防水全部做好之后才能开工
第一步：清理场地
第二步：铺设排水板等
第三步：铺土工布
第四步：回填土
第五步：做景观绿化

2、友情提示：

目前市场上排水板的款式比较多，选择的依据一般是看顶板回填土的厚度。如果地板跨度大回填比较高，建议用双面排水板。普通排水板在高负载的情况下容易变型破损。
1.车库顶或者屋顶在做好防水层的基地上进行施工，找坡度千分之2.5，整个面积保持不积水就可以。
2.排水板沿顶板边缘大小支点相互搭接1-2支点，排水板上面覆盖一层土工布，土工布与土工布边缘搭接10CM主要目的是为了防止泥水流到排水板下面去，保持排水畅通
3.满载劳动车不能直接在排水板上行走，可铺设木板形成通道，以防止排水板损坏。
4.回填土主要及时，避免现场其他工种对排水板，土工布的损坏，最好随铺随填。
5.回填土属黏性土,建议在土工布上先铺设5-10CM粗砂再覆土，避免土工布板结，保障其透水性
